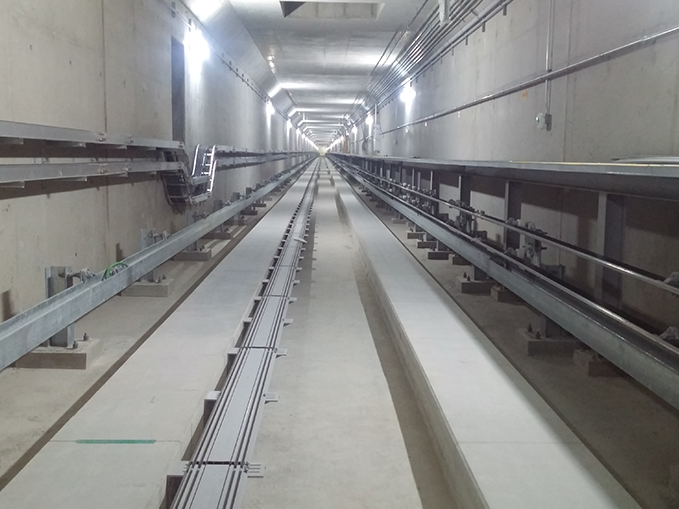

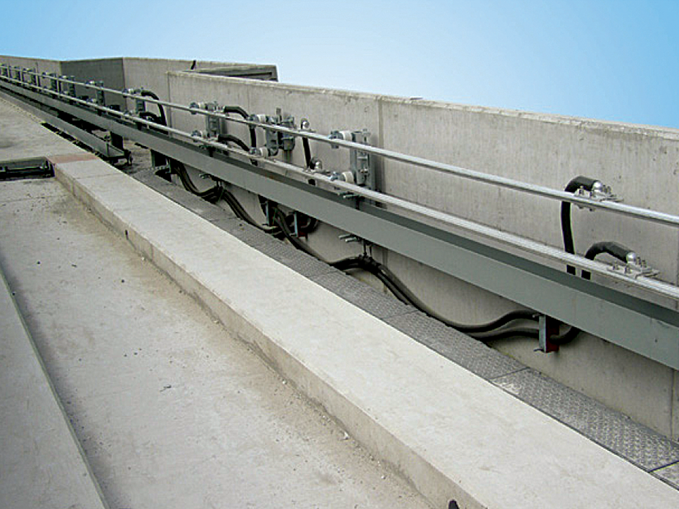

[제3궤조 전차선]
제3궤조 전차선
- 기능
-
전동차의 차륜에 따라 고무차륜과 철제차륜에 전력을 공급하기 위해 궤도면 또는 차량 측면에 설치하여, 차량의 집전 슈를 접촉하여 급전하는 방식
- 제원(사양)
-
1. 공급 전압 : DC750V, AC600V
2. 재질 : Aluminum / Stainless Steel
3. 표준단위 길이 : 12m, 15m
4. 곡선부 : R=30m, 40m
-
-

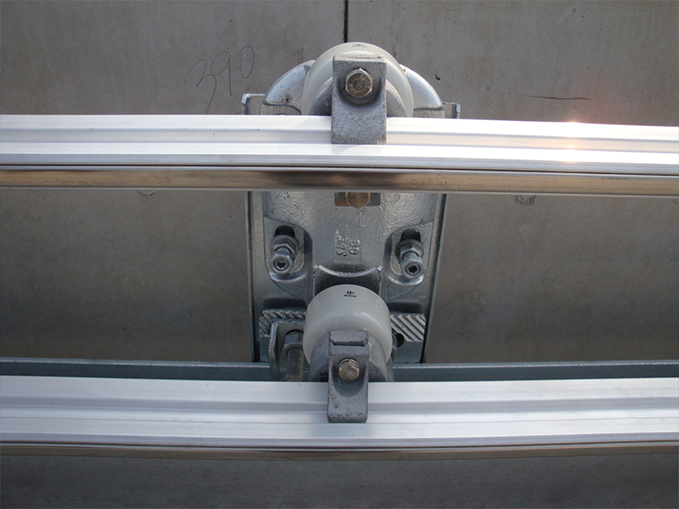

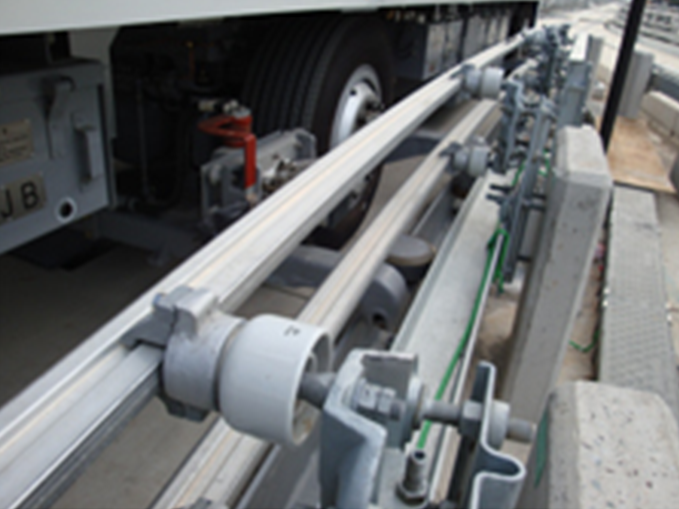

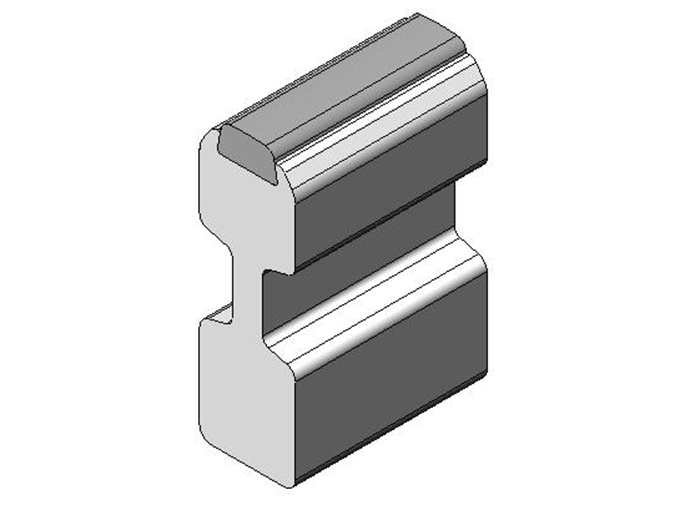

[POWER RAIL]
POWER RAIL
- 기능
-
궤도상에 설치 된 안내레일과 병렬로 설치되며 DC, AC 전원을 차량에 공급하는 설비로, 전기적으로 전압강하 및 전력 손실 없이 안정적인 전력을 차량에 공급하는 장치
- 제원(사양)
-
1. 재질 : Aluminum / Stainless Steel
2. 종류 : 75mm 전차선 (1700A)
69mm 전차선 (1500A)
-
-

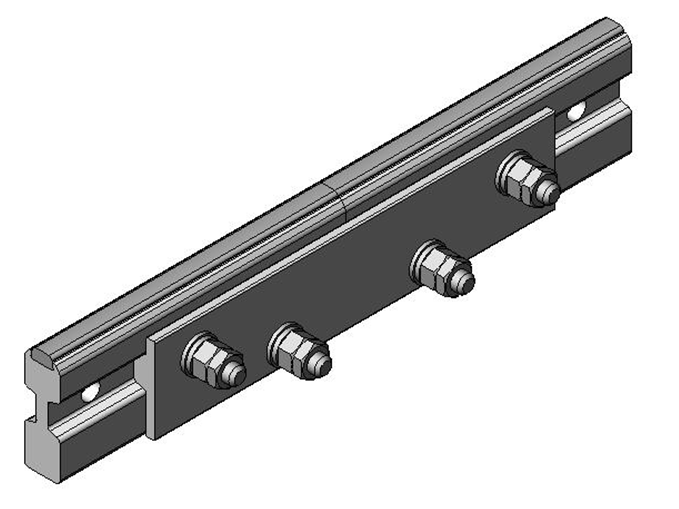

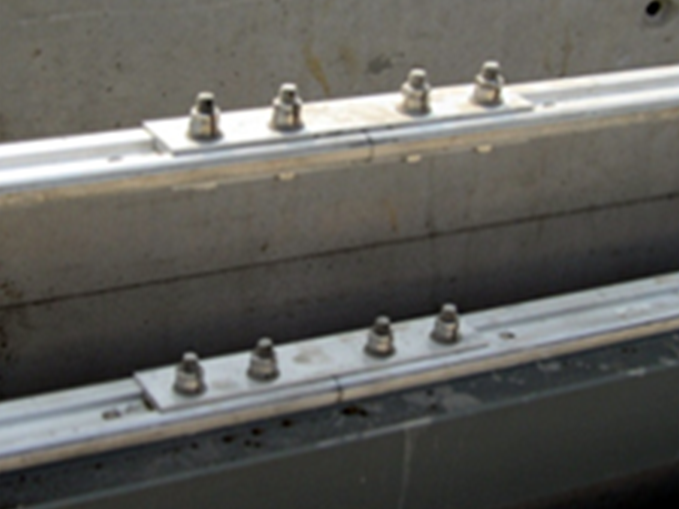

[CONNECTING PLATE]
CONNECTIONG PLATE
- 기능
-
전차선과 전차선을 연결하는 전기적 및 기계적으로 특성이 우수한 장치이며, 재질은 전차선 본체 재질과 동일한 재질을 사용
- 제원(사양)
-
1. 재질 : Aluminum
-
-

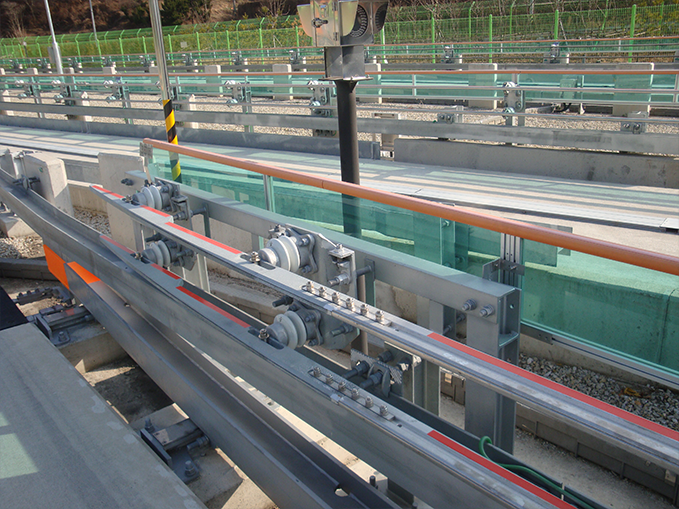

[EXPANSION JOINT]
EXPANSION JOINT
- 기능
-
익스팬션 조인트는 전차선의 열팽창과 수축을 흡수하는 장치로, 슬라이딩 판과 점퍼 케이블로 구성
- 제원(사양)
-
1. 재질 : Stainless Steel
-
-

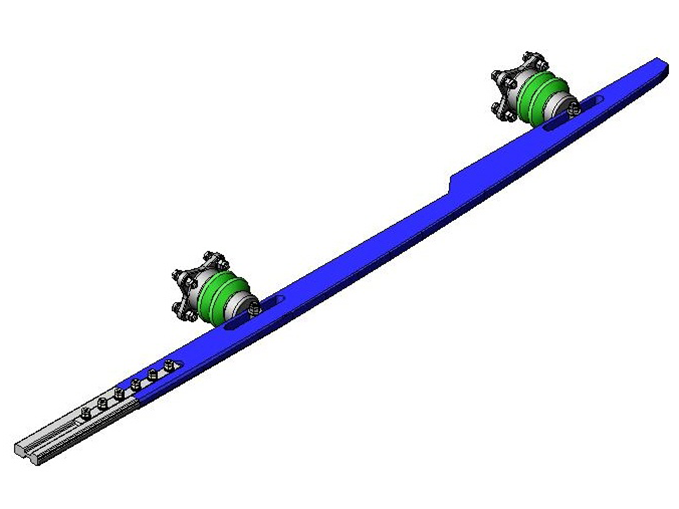

[END APPROACH]
END APPROACH
- 기능
-
전차선의 처음과 끝 부분에 설치되며, 전동차 진입 및 진출 시 집전슈와 전차선이 부드럽게 접촉할 수 있도록 하는 장치
- 제원(사양)
-
1. 재질 : SS400
2. 종류 : 고속용, 저속용
