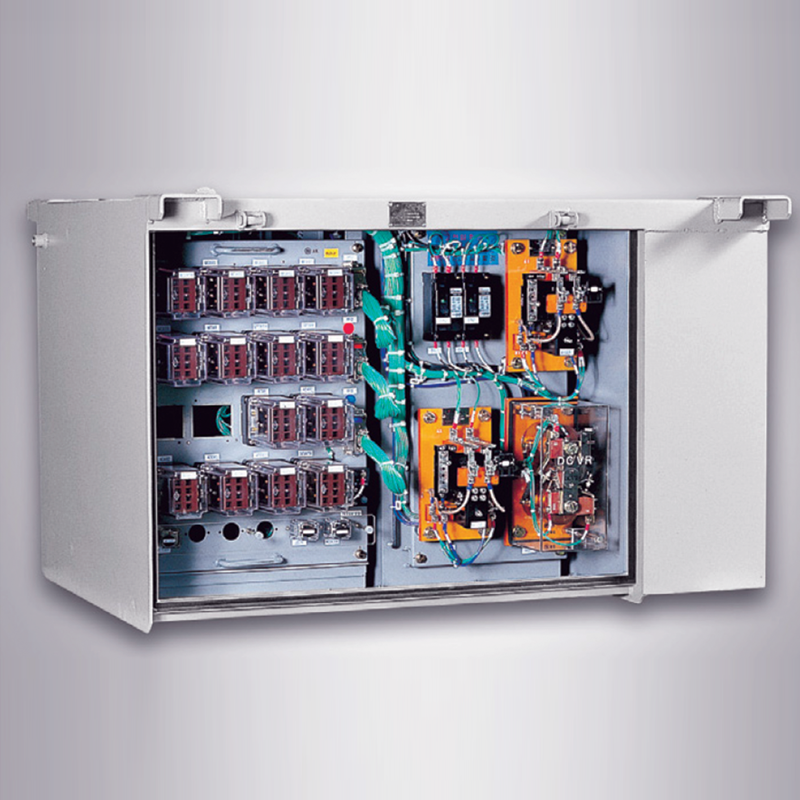

[보조 제어함]
보조 제어함
- 기능
-
회로차단기, 과전류계전기, 전압계전기, 고압퓨즈 및 다이오드 스택 등이 내장되어 기기 기능별 동작을 행하여 차량의 제어 및 기기를 보호하는 역할을 하는 장치
- 제원(사양)
-
주회로 전압: DC 1,500V
주회로 전류 : DC 1,200A
제어 회로전압: DC100V
-
-

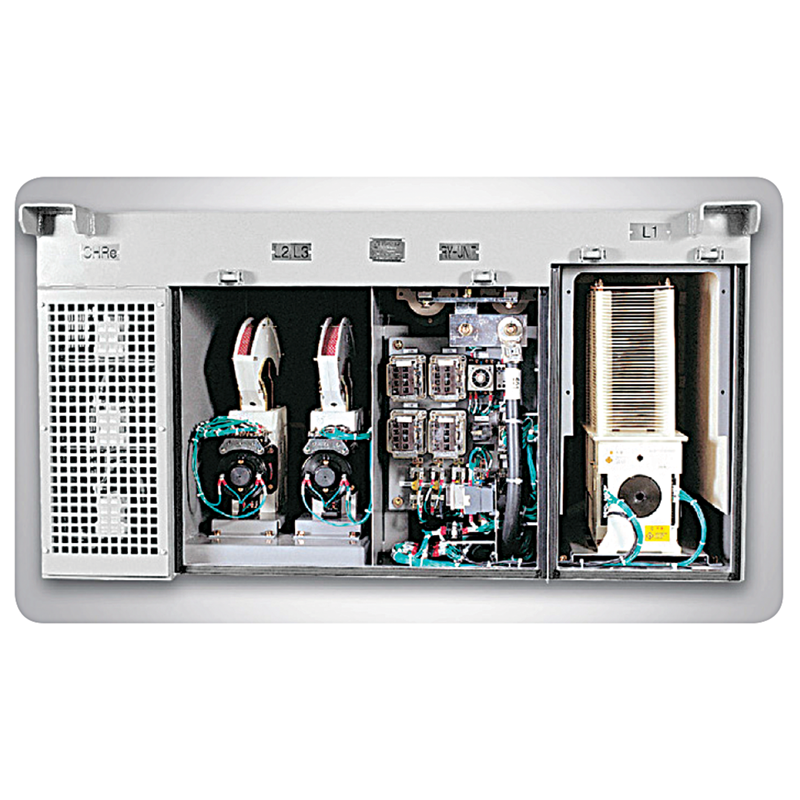

[LB BOX]
LB BOX
- 기능
-
고속도차단기, 단류기, 충전저항, 트립유니트, 제어계전기가 취부되어 있으며, 주회로의 이상전류에 의한 후단의 기기의 손상방지, 차단 기능을 갖고 있는 장치
- 제원(사양)
-
주회로 전압: DC 1,500V
주회로 전류 : DC 600A
제어 회로전압: DC100V
-
-
[휴즈 박스]
휴즈 박스
- 기능
-
주회로의 휴즈를 통해서 이상전류에 의한 후단 기기 보호 기능을 갖는 장치
- 제원(사양)
-
주회로 전압: DC 1,500V
주회로 전류 : DC 1,900A
-
-

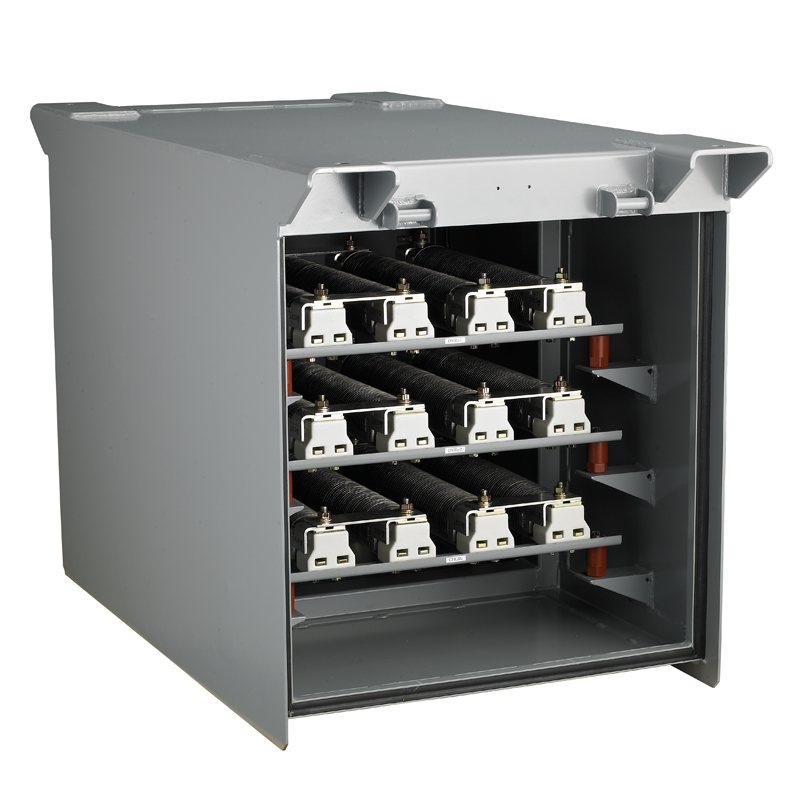

[저항기]
저항기
- 기능
-
저항기(OVRe)는 VVVF INVERTER의 과전압 발생시 OVT와 연계되어 과전압을 방지하고, CHRe는 충전 시 전류를 제한하여 캐패시터에 급속충전을 방지하는 장치
- 제원(사양)
-
사용전압 : DC1,500V
과전압 설청치: DC2,000V
