PRODUCTS

궤도분야

궤도분야

총 13건, 1/3 페이지

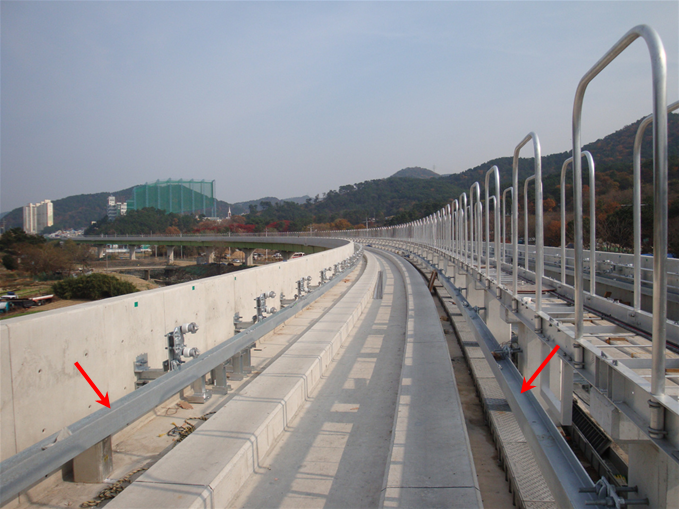

  • [안내레일]

    안내레일

    기능
    AGT 경전철 주행을 안내하는 H형강 레일
    제원(사양)
    H-150x150

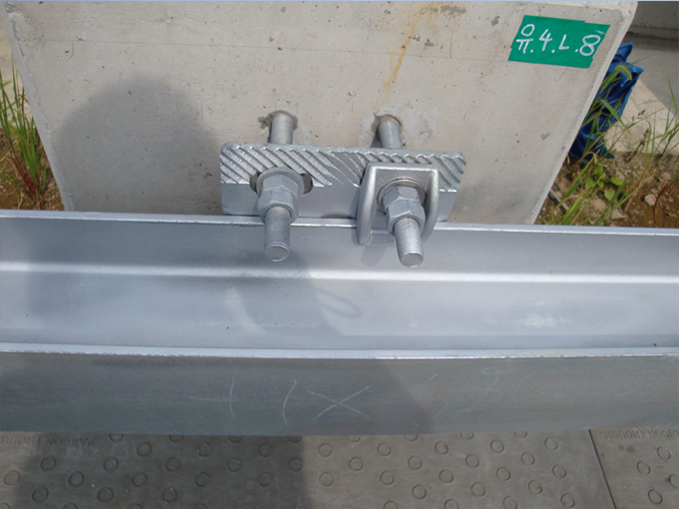

  • [안내레일 체결장치]

    안내레일 체결장치

    기능
    - 설명: 안내레일 고정용 장치.
    - 부품구성:
    ① BASE PLATE
    ② 체결 CLIP
    ③ SPECIAL WASHER

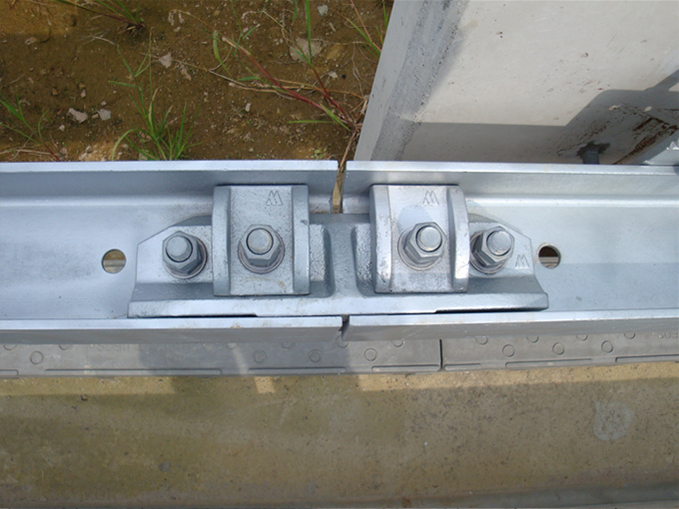

  • [이음매판]

    이음매판

    기능
    - 설명: 안내레일 간 이음새 체결용 판.
    - 부품구성:
    ① GUIDE RAIL JOINT
    ② CLIP
    ③ SPECIAL WASHER

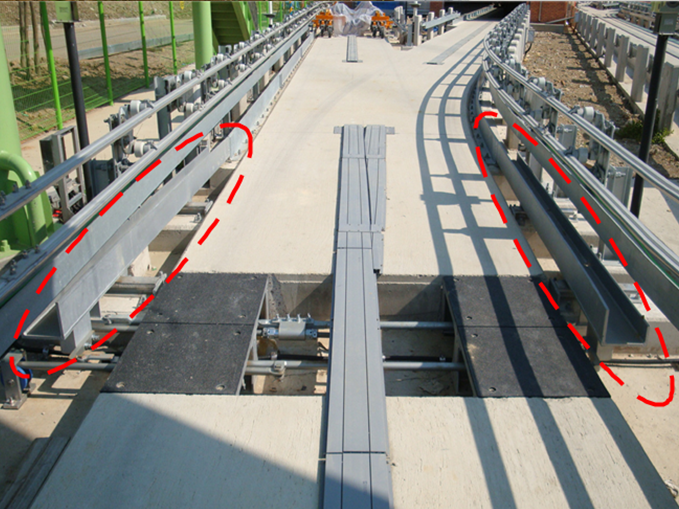

  • [수평식 분기기]

    수평식 분기기

    기능
    - 설명: 분기륜이 좌우로 이동하는 가동안내판의 안내를 받아 방향을 결정하는 방식.
    - 부품구성:
    ① MOVABLE BLADE
    ② FIXED BLADE
    ③ SLIDING PART
    ④ PIVOT
    ⑤ 색판
    - 작동원리: 가동안내판과 안내레일에 의해 차량은 연속적으로 안내되기 때문에 원활한 분기안내가 가능하며 좌·우 가동안내판은 구동축으로 상호 연결 되어있어, 좌우 움직임이 연동하여 동작.

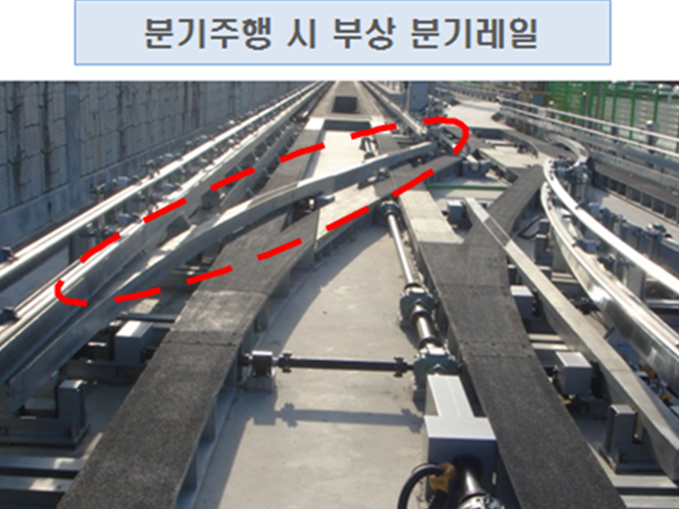

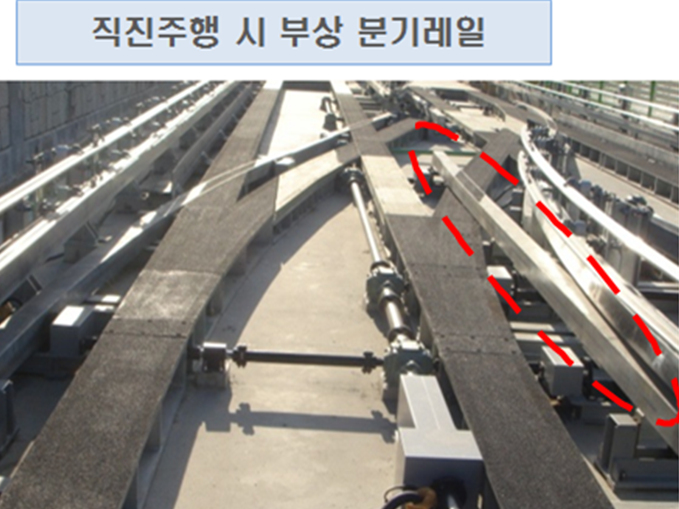

  • [상하식 분기기]

    상하식 분기기

    기능
    - 설명: 분기륜이 상하로 이동하는 부상 분기레일의 안내를 받아 방향을 결정하는 방식.
    - 부품구성:
    ① LIFTING DEVICE
    ② SLIDE SUPPORT
    ③ CURVED SWITCH RAIL
    ④ STRAIGHT SWITCH RAIL
    ⑤ FIXED BLADE
    ⑥ GEARED MOTOR
    ⑦ MAGNETIC TOOTH CLUTCH
    ⑧ TORQUE LIMITING COUPLING
    ⑨ PROPELLER SHAFT
    ⑩ HYPER STEEL COUPLING
    ⑪ MITER BOX
    ⑫ RUNNING SURFACE RAIL
    - 작동원리: 차량은 부상 분기레일과 안내레일에 의해 차량은 연속적으로 안내되기 때문에 원활한 분기안내가 가능하며 직선·곡선 분기레일은 구동축으로 상호 연결 되어있어, 상승과 하강이 연동하여 동작.
